Блок управления "Тир Контроль"
Обзор блока управления «Тир Контроль»
Обзор блока управления
«Тир Контроль»
«Тир Контроль»
Блок управления обеспечивает централизованное электропитание страйкбольных приводов и связь с управляющим программным обеспечением на компьютере. Один блок управления может питать, управлять и контролировать до шести страйкбольных приводов.
Подключение к источнику питания 12 вольт

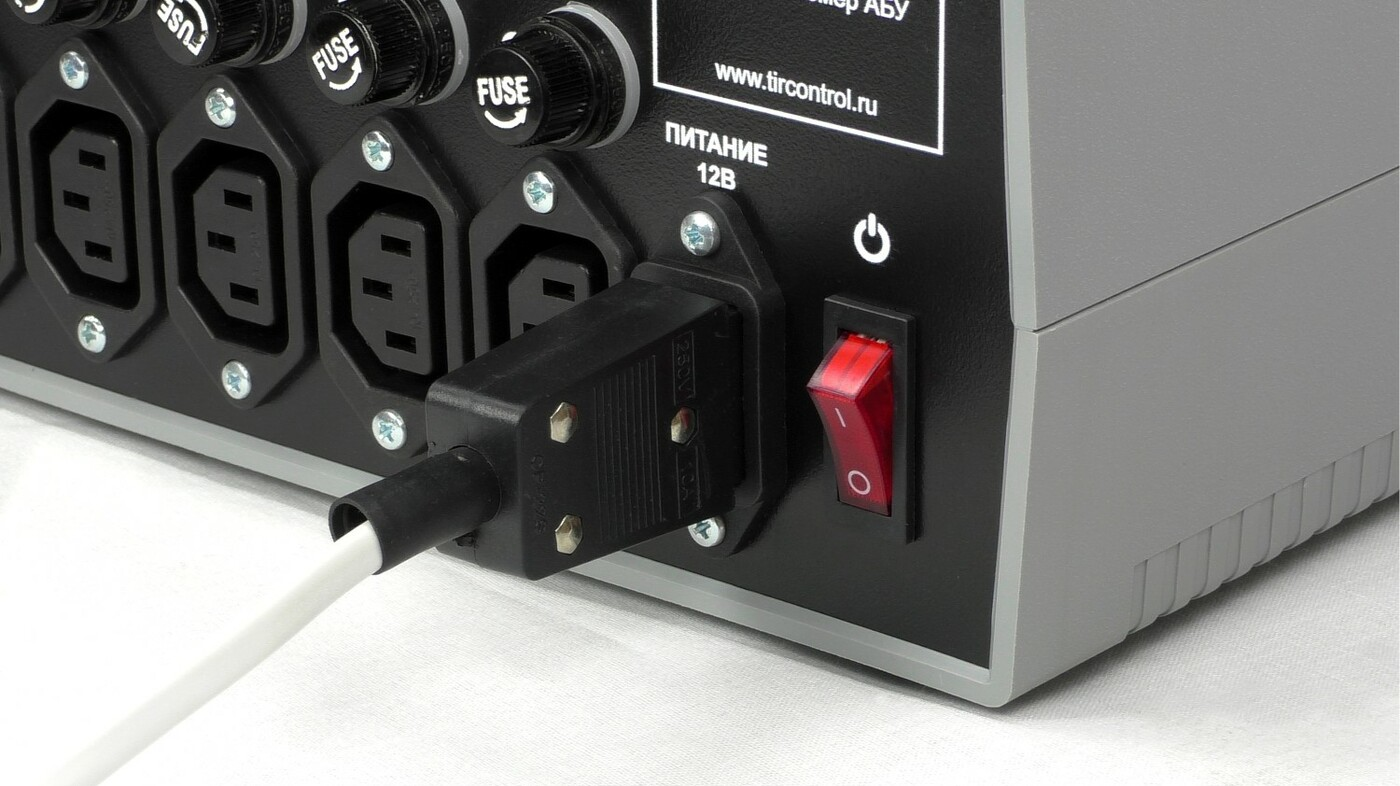

Блок управления «Тир Контроль» подключается к внешнему источнику питания 12 вольт кабелем, который входит в комплект поставки.
В качестве источника питания можно использовать один из двух вариантов:
1. Аккумулятор и зарядное устройство. Например, автомобильный аккумулятор и автоматическое зарядное устройство, которое будет поддерживать аккумулятор в постоянно заряженном состоянии.
2. Блок питания (преобразователь) 12 вольт, работающий от сети 220 вольт. Важно подобрать блок питания с выходным током не менее 25 ампер и с возможностью регулировки выходного напряжения до 13,7 вольт.
У блока управления есть защита от «переполюсовки». То есть, если перепутать плюс с минусом, то блок просто не включится, но никакие детали и предохранители не сгорят.
Красный переключатель рядом с разъемом питания предназначен для включения блока управления.
В качестве источника питания можно использовать один из двух вариантов:
1. Аккумулятор и зарядное устройство. Например, автомобильный аккумулятор и автоматическое зарядное устройство, которое будет поддерживать аккумулятор в постоянно заряженном состоянии.
2. Блок питания (преобразователь) 12 вольт, работающий от сети 220 вольт. Важно подобрать блок питания с выходным током не менее 25 ампер и с возможностью регулировки выходного напряжения до 13,7 вольт.
У блока управления есть защита от «переполюсовки». То есть, если перепутать плюс с минусом, то блок просто не включится, но никакие детали и предохранители не сгорят.
Красный переключатель рядом с разъемом питания предназначен для включения блока управления.
Подключение страйкбольных приводов

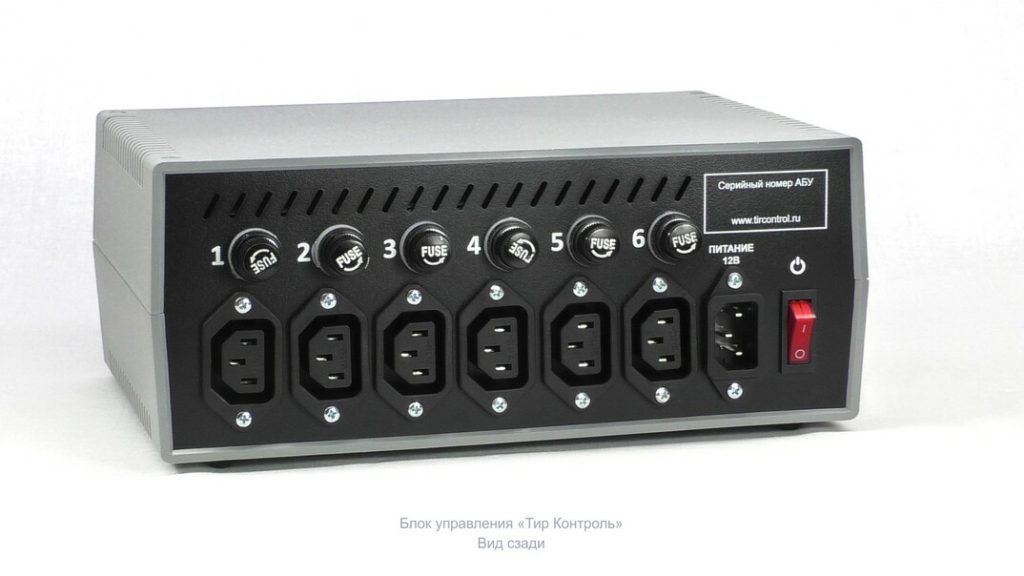

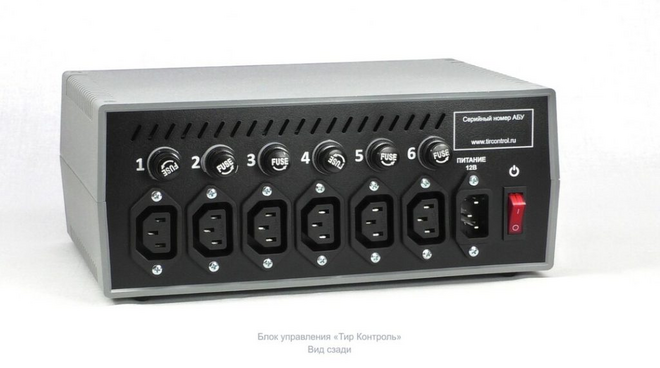

Разъемы для подключения страйкбольных приводов находятся на задней панели блока управления. Над каждым разъемом расположена соответствующая ему предохранительная колодка.
В предохранительных колодках используются стеклянные предохранители номиналом 20 ампер. При необходимости замены используйте только предохранители 20 А. Никогда не вставляйте вместо предохранителя «жучок», гвоздь или другие токопроводящие предметы. Это может привести к выходу из строя всего блока управления.
Если произошло перегорание предохранителя, то это сигнал для проведения диагностики привода и силового кабеля. Предохранитель может перегорать только в нескольких случаях:
В предохранительных колодках используются стеклянные предохранители номиналом 20 ампер. При необходимости замены используйте только предохранители 20 А. Никогда не вставляйте вместо предохранителя «жучок», гвоздь или другие токопроводящие предметы. Это может привести к выходу из строя всего блока управления.
Если произошло перегорание предохранителя, то это сигнал для проведения диагностики привода и силового кабеля. Предохранитель может перегорать только в нескольких случаях:
- Некачественное соединение силового кабеля с клеммами мотора в приводе;
- Короткое замыкание в силовом кабеле;
- Использование тонкого провода для подключения питания к мотору (рекомендуется использовать провод ПВС 3х1,5);
- Заклинивание мотора или механизма привода.
Режим ручного управления

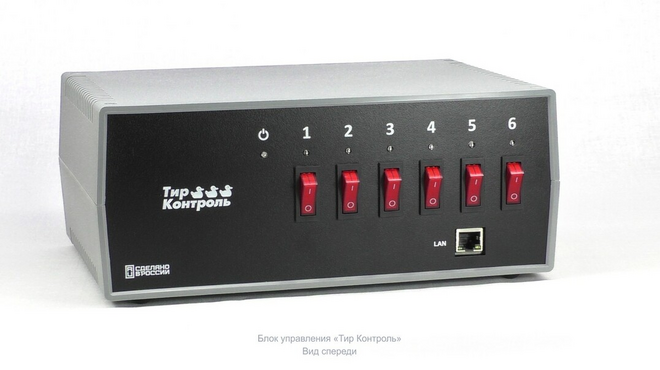

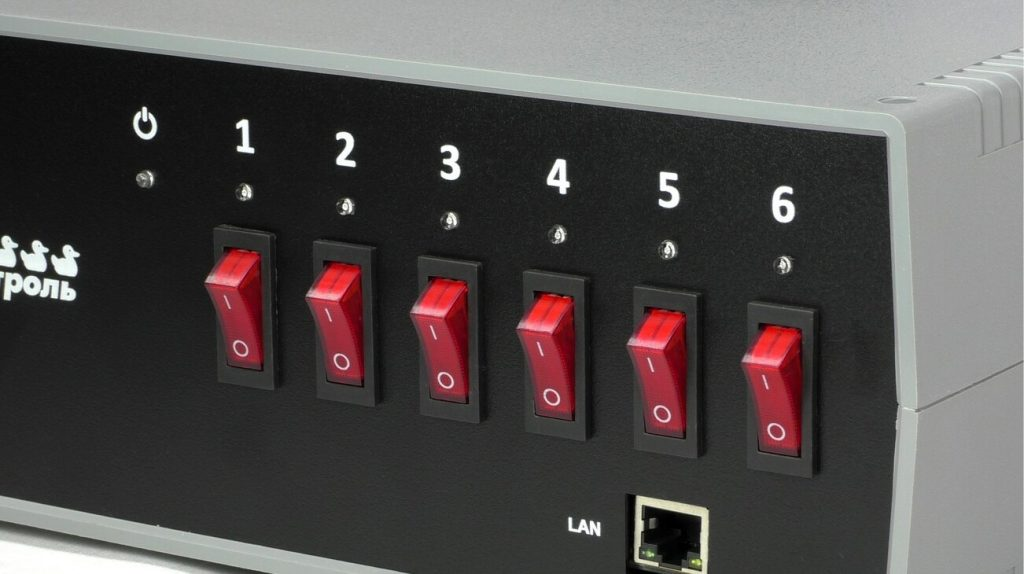

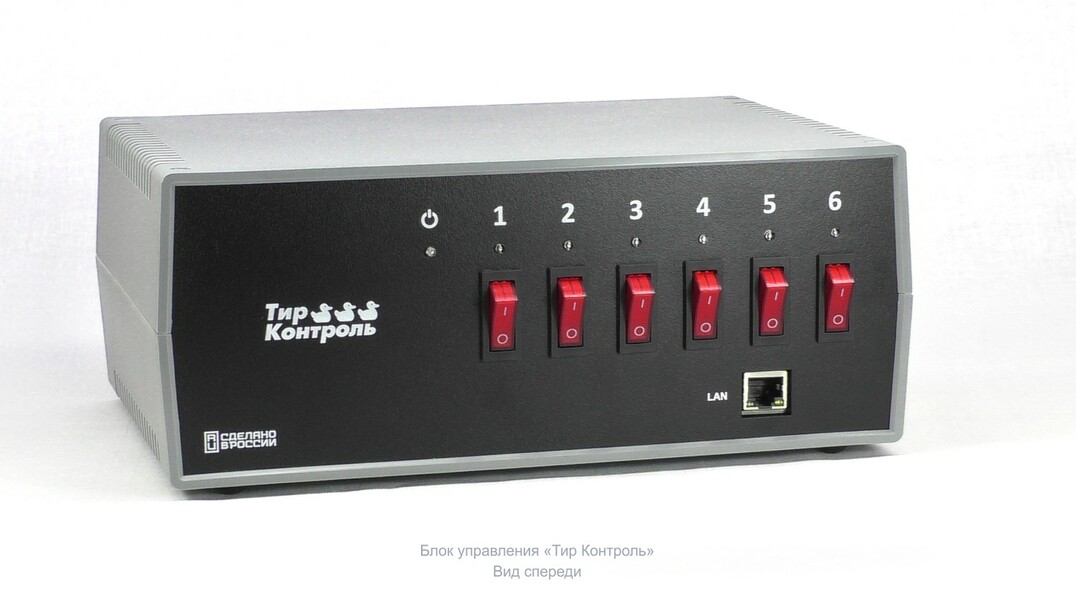

На передней панели расположены переключатели для включения режима ручного управления стрельбой. Режим ручного управления необходим для запуска стрельбы только в том случае, если по каким-то причинам нет возможности запустить управляющую программу на компьютере (например, при выходе из строя компьютера или для проверки приводов после ремонта). Каждый привод включается отдельным переключателем под соответствующим номером.
При включении ручного режима на привод подается питание и он может стрелять без ограничений выстрелов, пока ручной режим не будет отключен. Во время работы в режиме ручного управления подсчет выстрелов не осуществляется и статистика игр не учитывается, но каждое включение и отключение ручного режима записывается в статистику системных событий в программе «Тир Контроль».
В настройках программы «Тир Контроль» можно полностью запретить использование ручного управления, и тогда приводы не будут реагировать на красные переключатели, а игру можно будет запустить только через программу «Тир Контроль».

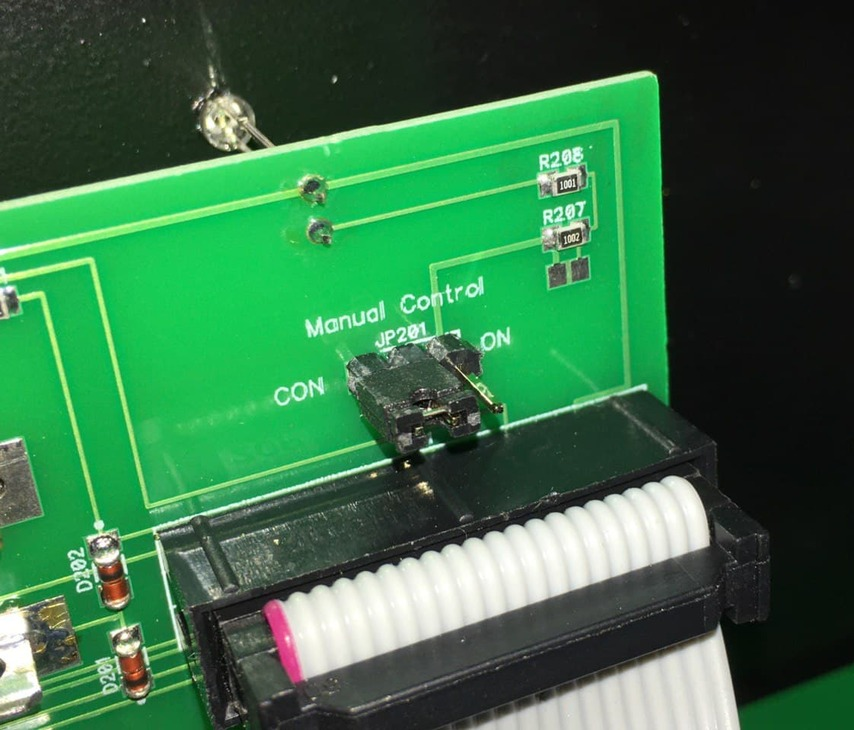

В блоке управления предусмотрен еще один способ запрета и разрешения ручного управления. С помощью перемычки на плате внутри корпуса можно либо полностью разрешить ручное управление, либо полностью запретить, либо задействовать управление разрешением через программу на компьютере. По умолчанию, включен последний вариант.
При включении ручного режима на привод подается питание и он может стрелять без ограничений выстрелов, пока ручной режим не будет отключен. Во время работы в режиме ручного управления подсчет выстрелов не осуществляется и статистика игр не учитывается, но каждое включение и отключение ручного режима записывается в статистику системных событий в программе «Тир Контроль».
В настройках программы «Тир Контроль» можно полностью запретить использование ручного управления, и тогда приводы не будут реагировать на красные переключатели, а игру можно будет запустить только через программу «Тир Контроль».
В блоке управления предусмотрен еще один способ запрета и разрешения ручного управления. С помощью перемычки на плате внутри корпуса можно либо полностью разрешить ручное управление, либо полностью запретить, либо задействовать управление разрешением через программу на компьютере. По умолчанию, включен последний вариант.
Подключение к компьютеру

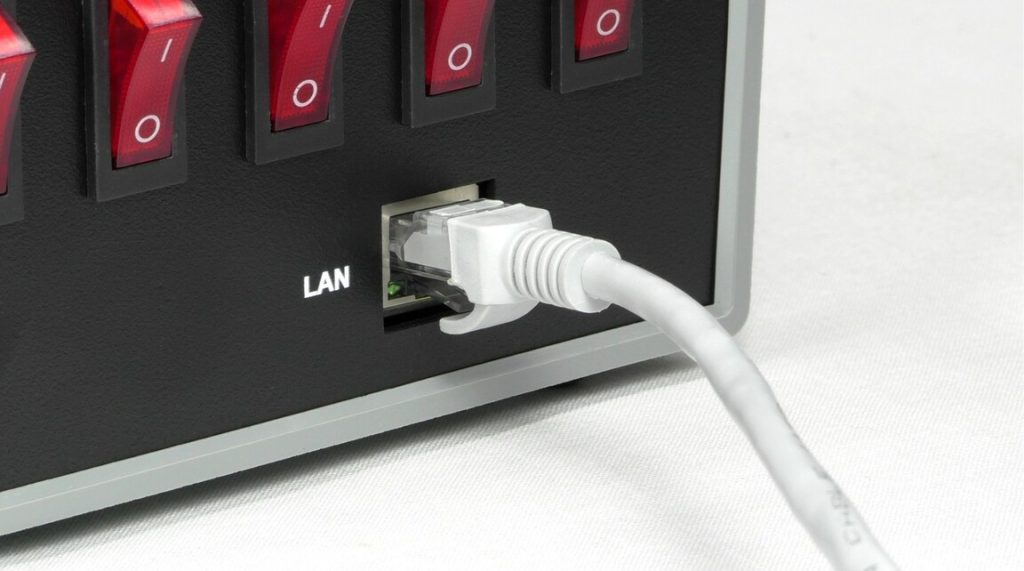

Блок управления «Тир Контроль» подключается к компьютеру LAN-кабелем, который входит в комплект поставки (другие названия: Ethernet-кабель, патчкорд). Можно использовать кабель любой длины, от одного метра и более.
Блок управления может подключаться к стационарным компьютерам, моноблокам и ноутбукам со встроенным LAN-интерфейсом (сетевой картой) и с операционной системой Windows 7, 8, 10, 11. Блок управления не работает с планшетами на iOS и Android.
Для работы блока управления на компьютер не требуется устанавливать никаких драйверов. Необходимо лишь корректно настроить сетевое подключение по инструкции.
Блок управления может подключаться к стационарным компьютерам, моноблокам и ноутбукам со встроенным LAN-интерфейсом (сетевой картой) и с операционной системой Windows 7, 8, 10, 11. Блок управления не работает с планшетами на iOS и Android.
Для работы блока управления на компьютер не требуется устанавливать никаких драйверов. Необходимо лишь корректно настроить сетевое подключение по инструкции.
